quarta-feira, 8 de janeiro de 2014

Eletro-Calc Programa para cálculos eletrônicos

Olá! nesse post vou falar um pouco sobre o programa Eletro-Calc, o mesmo foi desenvolvido pelo nosso amigo Tiago Ávila, o programa é uma caixa de ferramentas para cálculos de projetos Eletrônicos, Elétricos e de Automação Industrial.
Foi desenvolvido para Hobistas, Técnicos e Engenheiros de qualquer nível, acelerando seus projetos.Este App está sempre crescendo, com novos cálculos e novas traduções!

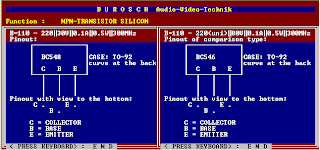

Veja a figura abaixo:

OBS: Clique na imagem para obter melhor visualização!

O programa possui uma interface muito simples, além de contar com alguns e-books, alguns dos cálculos que o programa faz são:

Trilhas para Pci
Reatância capacitiva
Resistor de 4 faixas
Resistência equivalente

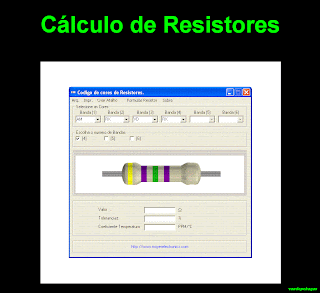

OBS: Clique na imagem para obter melhor visualização!

O program é realmente muito bom!
O amigo Tiago Ávila nos autorizou a disponibilizar o link para download do Eletro-Calc tanto para windows como para android.
Clique no botão abaixo para fazer o download:


Espero que gostem!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

abraços!

Att: Vando





segunda-feira, 30 de dezembro de 2013

Feliz 2014!!!!

Agradeço a todos, pela força!
Nesse mês me formei técnico em eletrônica pelo Centro Paula Souza, ainda estou aprendendo e pretendo seguir em eletrônica, quero que saibam que faço o blog com todo carinho, é um prazer ajudar aos amigos da eletrônica, aprendi muito com blogs e sites de outras pessoas, agora quero contribuir com o pouco que sei.

Desejo um Feliz 2014 a todos nossos leitores, vamos começar um novo ano e gostaria de melhorar o blog, queria contar com vocês para que isso ocorra, por isso peço a todos que por favor deixem sugestões, suas opiniões sobre o blog, formato, conteúdo etc..
Faça um comentário nesse post!


Muito obrigado mesmo!

Abraço a todos e muita saúde, paz, amor e felicidade!

Att: Vando

quinta-feira, 20 de junho de 2013

Protesto!

Deixo aqui minha revolta, revolta de viver em um País que tem tudo para ser um dos melhores, mas graças a um governo corrupto e negligente não é!

Vivo em um País onde o governo gasta mais dinheiro com copa do mundo, do que com educação, saúde!
Um país em que a impunidade toma conta!
Um país onde as pessoas pagam um absurdo com impostos, esses que não são revertidos em coisas a nosso favor!
Um país com um grande desigualdade social, onde muitos esbanjam suas riquezas, e outros choram por não terem o mínimo para se ter uma vida decente!
Um país em que crianças já cometem crimes e não são punidas, por causa de leis ultrapassadas!
Um país onde um jogador de futebol ganha mais que policiais, bombeiros, médicos, professores e outros trabalhadores!
Um país onde é bonito mostrar a bunda, ouvir musicas com palavras indecentes, más é feio protestar pelos nossos direitos!
Um país onde se tem medo de sair nas ruas!

O povo acordou, nosso orgulho de ser brasileiro aumentou!


Peço de coração para quem poder compartilhar esse desabafo nas redes sociais, independente de que país você seja, isso não acontece só aqui, o mundo é nosso e nenhum governo ou pessoas de má índole vão nos derrubar!
Vamos as ruas lutar pelos nossos direitos!

Se seu país também está nessas condições faça o mesmo!
Você é muito mais, o país é seu!

OBRIGADO!

 Vando



                                              #VEMPRARUA




segunda-feira, 17 de junho de 2013

Teste para cabos de rede e telefone

Olá! nesse post vou mostrar um circuito para fazer testes de cabos de rede e telefone, o circuito na verdade faz um teste de continuidade no cabo a ser testado, a indicação do estado do cabo é feita através do acendimento de leds!
Veja a figura abaixo:


OBS: Clique na imagem para obter melhor visualização!

Como podemos notar na imagem, o circuito é alimentado por uma bateria de 9v, um diferencial desse circuito é que se pode saber o estado de cada via do cabo, pois a um led para cada via!
Na imagem estão sendo usados conectores RJ45 utilizado em cabos de rede e RJ11 utilizados em cabos telefônicos, más podemos adicionar outros tipos de conectores para aumentar a variedade de modelos de cabos a serem testados!
O funcionamento do circuito é bem simples, conectado o cabo em seus respectivos conectores, se for cabo de rede, os 8 leds devem acender, caso contrário o cabo esta com defeito, se for cabo de telefone os dois leds do meio devem acender, se algum não acender o cabo esta com defeito!
Deixo uma dica, quando for fazer o teste, independente do cabo que for testar, de algumas mexidas no cabo, entorte o, fique bem atento nos leds, se algum der uma pequena piscada ou alteração no brilho significa que o cabo esta com mau contato!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

quarta-feira, 12 de junho de 2013

Fonte Simétrica de 5v

Olá! nesse post mostrarei uma fonte simétrica de 5v, ou seja, com essa fonte podemos obter 5 volts positivos e 5 volts negativos, para isso são utilizados dois reguladores de tensão, um 7805 para a tensão positiva e o 7905 para a tensão negativa.
Veja a figura abaixo:


OBS: Clique na imagem para obter melhor visualização!

A alimentação da fonte é de 127v, o transformador utilizado é um rebaixador para 12v, a ponte retificadora utiliza diodos comuns 1N4007, lembrando que os capacitores C1 e C2 são eletrolíticos, os demais cerâmicos ou de poliéster!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

terça-feira, 11 de junho de 2013

Motor controlado por SCR e LDR

Olá! nesse post vou mostrar um circuito capaz de acionar um pequeno motor através de um ldr, ou seja, aciona-lo através da luminosidade de um local!
O ldr quando exposto  a luz irá diminuir sua resistência, e de acordo com essa resistência e o ajuste de P1, que controla a sensibilidade do circuito, irá mandar um pulso diretamente no gate do scr TIC106 fazendo seu disparo acionando o motor!
Mesmo que a luminosidade sobre o ldr for cortada, o scr continuará conduzindo. Para bloquear o TIC106 será necessário acionar a chave S1, assim desligando o motor!
O diodo D2 protege o circuito contra tensão reversa!
Veja a figura abaixo:


OBS: Clique na imagem para obter melhor visualização!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

terça-feira, 7 de maio de 2013

Dimmer Com Diac e Triac

Olá! nesse post vou apresentar um dimmer, o dimmer nada mas é que um circuito controlador de potência!
 Com ele podemos controlar a velocidade de um motor ou o brilho de uma lâmpada como exemplos. O circuito é bem simples e compacto.
 O potenciometro em conjunto com R2 e C2 ajusta a defasagem do sinal, sinal que é enviado  para o Diac que por sua vez libera essa corrente diretamente ao gate do Triac, fazendo com que o Triac entre em condução!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

A potência máxima para a carga é de 100w!
ATENÇÃO: O circuito não é isolado da rede, por isso muito cuidado na hora da montagem, instalação ou manutenção!

Abraços!

Att: Vando

quarta-feira, 6 de março de 2013

Pisca Pisca com controle de velocidade

Olá! nesse post vou apresentar um circuito compacto, que produz mais um efeito com leds!
O circuito nada mas é que um gerador de onda quadrada utilizando o circuito integrado 555, como sabemos que uma onda quadrada varia seu sinal lógico em nível alto que corresponde a 1, e nível baixo que corresponde a 0, com essas características podemos fazer com que dois leds acedam alternadamente!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Como podemos ver na imagem, no pino 3 que corresponde a saída do circuito integrado 555 estão ligados os dois leds e seus respectivos resistores,  notamos que led 1 está com seu catodo ligado ao resistor e consequentemente ao pino 3 do circuito integrado 555, este led acenderá quando a saída do 555 estiver em nível baixo 0, já led 2 esta com seu anodo ligado ao resistor e consequentemente a saída do 555, esse led acenderá quando a saída do circuito integrado 555 estiver em nível alto 1!
O ajuste da frequência das piscadas é feito através de R5 que é um potenciômetro de 100K. A alimentação do circuito pode ser feita com bateria de 9V, ou fonte!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando
